羅茨真空泵的用途非常廣泛，在工作特性和結構設計上，與羅茨鼓風機并沒有本質的區(qū)別。因此，通常將羅茨真空泵納入羅茨鼓風機的范疇進行討論，需要區(qū)分時，分別稱呼為羅茨鼓風機、羅茨真空泵9或負壓羅茨鼓風機）。
羅茨鼓風機基本結構

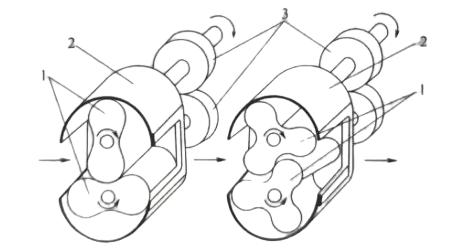

羅茨鼓風機的基本結構簡圖如下圖所示，主要由機殼、轉子、同步齒輪等部件組成。截面形狀長圓形的氣缸里平行安裝著一對形狀相同、相互嚙合的轉子，氣缸機殼上開設有進、排氣孔口。兩轉子通過傳動比為1的同步齒輪帶動，以同步等速反向旋轉。
羅茨鼓風機工作原理
轉子葉片和氣缸壁形成的基元容積，氣體從進氣孔口吸入，隨著轉子的旋轉，氣體被封閉在基元容積中，在基元容積與排氣孔口連通的一瞬間，排氣側高壓氣體向基元容積內回流均壓實現氣體的壓縮。從羅茨鼓風機的工作原理可以發(fā)現，羅茨鼓風機的工作循環(huán)沒有內壓縮過程。當轉子頂部越過排氣口邊緣時，基元容積便與排氣側連通，高壓側氣體反沖到基元容積中，使基元容積內的氣體突然升高。隨著轉子的旋轉，該基元容積中的氣體和反沖氣體一起被排出機外?？梢哉f，羅茨鼓風機的壓縮過程是瞬間完成的，其壓縮過程可看作等容過程。
由于沒有內壓縮，羅茨鼓風機的等熵效率比具有內壓縮的其他各種容積式壓縮機要低，排氣溫度要高。受效率低、排氣溫度高等不利因素的影響，羅茨鼓風機的壓比受到限制，一般不超過 2。
效率低、排氣溫度高及單級壓比低，是羅茨鼓風機的突出缺點，它們皆因無內壓縮引起。
